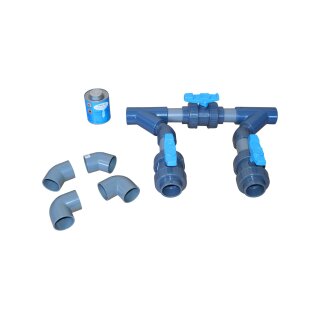

Strömungsoptimiertes Bypass-Set 50 mm – mit 45°-Abgängen für Pool-Wärmepumpen
Das strömungsoptimierte PVC-U Bypass-Set für 50 mm Poolverrohrungen ermöglicht die Einbindung von Wärmepumpen, Solaranlagen, Wärmetauschern und anderen geeigneten Komponenten in den Wasserkreislauf eines Pools.
Im Unterschied zu einem herkömmlichen Bypass mit rechtwinkligen Abzweigungen verfügt diese Ausführung über speziell angeordnete 45°-Abgänge. Durch die flachere Umlenkung des Wassers können Strömungswiderstände und Druckverluste im Bereich der Abzweigungen reduziert werden.
Das Set ist für verklebte PVC-Rohrleitungen mit 50 mm Außendurchmesser vorgesehen. Die Lieferung erfolgt als Bausatz mit losen Einzelteilen inklusive PVC-Kleber.
Vorteile des strömungsoptimierten Bypass-Sets
-
45°-Abgänge: Flachere Wasserumlenkung gegenüber herkömmlichen 90°-Abzweigungen.
-
Strömungsgünstige Konstruktion: Kann Druckverluste und Turbulenzen im Bereich der Abgänge verringern.
-
Regulierbarer Wasserdurchfluss: Die Kugelhähne ermöglichen die Einstellung der Wasserverteilung zwischen Hauptleitung und Bypass.
-
Vielseitig einsetzbar: Für Pool-Wärmepumpen, Solarabsorber und Wärmetauscher.
-
Für 50 mm PVC-Rohre: Geeignet für entsprechende PVC-U Klebeverbindungen.
-
Individuell montierbar: Lieferung in Einzelteilen zur Anpassung an die vorhandene Rohrführung.
-
Inklusive PVC-Kleber: Der Klebstoff zur Montage ist im Set enthalten.
Warum 45°-Abgänge statt 90°-Abzweigungen?
Bei der Verteilung von Wasser innerhalb einer Rohrleitung entstehen durch Richtungsänderungen zusätzliche Strömungswiderstände. Besonders abrupte Umlenkungen können Turbulenzen und Druckverluste verursachen.
Die 45°-Abgänge dieses Bypass-Sets ermöglichen eine flachere Ein- und Ausleitung des Wassers in die Nebenleitung.
Gegenüber einer vergleichbaren Ausführung mit rechtwinkligen Abzweigungen kann diese Konstruktion folgende Vorteile bieten:
- Geringere Strömungsverluste im Bereich der Abzweigungen
- Weniger abrupte Richtungsänderungen des Wasserstroms
- Strömungsgünstigere Einbindung der Bypass-Leitung
- Günstigere hydraulische Bedingungen bei entsprechender Rohrführung
Der tatsächliche Vorteil hängt von der Durchflussmenge, der Einbausituation, der Ventilstellung und den übrigen Komponenten der Rohrinstallation ab.
Ideal für Pool-Wärmepumpen und Solarheizungen
Pool-Wärmepumpen benötigen für einen ordnungsgemäßen Betrieb einen bestimmten Wasserdurchfluss. Dieser kann sich von der gesamten Fördermenge der vorhandenen Filterpumpe unterscheiden.
Ein Bypass ermöglicht es, den Wasserstrom aufzuteilen: Ein Teil fließt durch die angeschlossene Wärmepumpe, während das übrige Wasser über die Hauptleitung geführt wird.
Über die Kugelhähne kann die Wasserverteilung entsprechend den Anforderungen des angeschlossenen Gerätes eingestellt werden.
Auch bei Solarabsorbern und Wärmetauschern ist ein Bypass sinnvoll, um die Durchströmung der Heizkomponente zu regulieren oder den betreffenden Leitungsabschnitt bei Bedarf abzusperren.
Funktionsweise des Bypasses
Der Bypass bildet einen zusätzlichen Leitungsweg parallel zur Hauptleitung. Die Wasserverteilung zwischen beiden Leitungswegen wird über die Kugelhähne eingestellt.
-
Wasserfluss durch das Gerät: Die Ventile der Nebenleitung werden geöffnet, damit Wasser durch die angeschlossene Komponente strömen kann.
-
Durchfluss regulieren: Über die Ventilstellungen lässt sich die Verteilung zwischen Hauptleitung und Bypass verändern.
-
Gerät absperren: Die Kugelhähne vor und nach dem angeschlossenen Gerät können geschlossen werden, um dessen Durchströmung zu unterbrechen.
Die richtige Einstellung richtet sich nach der jeweiligen Anlage und den Durchflussvorgaben des Geräteherstellers. Ein erforderlicher Mindestdurchfluss muss stets gewährleistet bleiben.
Technische Eigenschaften
- Produkttyp: Strömungsoptimiertes PVC-U Bypass-Set
- Rohranschluss: 50 mm PVC-Klebeverbindung
- Passender Rohr-Außendurchmesser: 50 mm
- Material der PVC-Fittings: PVC-U (Hart-PVC)
- Abzweigausführung: 45°-Abgänge
- Durchflussregulierung: Über Kugelhähne
- Montageart: Verklebung der Einzelteile
- Lieferzustand: Lose Bauteile, nicht vormontiert
- PVC-Kleber: Im Lieferumfang enthalten
- Einsatzbereich: Pool-Wärmepumpen, Solarheizungen, Wärmetauscher und Wassertechnik
Montage und Verklebung
Das Bypass-Set wird als Bausatz geliefert und muss vor der Verwendung zusammengebaut und verklebt werden. Dadurch kann die Anordnung der Komponenten an die vorhandene Poolverrohrung angepasst werden.
Die PVC-Rohre werden auf die benötigten Längen zugeschnitten und entgratet. Anschließend werden die Klebeflächen mit geeignetem PVC-Reiniger vorbereitet und mit dem mitgelieferten PVC-Kleber verbunden.
Bei der Montage ist auf die korrekte Ausrichtung der 45°-Abgänge zu achten. Die Rohrführung muss so gestaltet werden, dass die vorgesehenen Strömungswege eingehalten werden und keine unnötigen zusätzlichen Umlenkungen entstehen.
Die Kugelhähne sollten für Bedienung und Wartung gut zugänglich bleiben. Auch für die angeschlossene Wärmepumpe oder Solaranlage muss ausreichend Platz vorhanden sein.
Vor der Inbetriebnahme sind die Verarbeitungshinweise und Aushärtezeiten des Klebstoffherstellers einzuhalten.
Lieferumfang
- 1 strömungsoptimiertes Bypass-Set für 50 mm PVC-Rohrleitungen
- PVC-Fittings mit 45°-Abgängen zur Herstellung der Bypass-Verrohrung
- Kugelhähne zur Regulierung des Wasserdurchflusses
- PVC-Kleber zur Verklebung der Bauteile
Das Set wird in losen Einzelteilen geliefert und ist nicht vormontiert.
Wichtige Hinweise
- Geeignet für PVC-Rohrleitungen mit 50 mm Außendurchmesser.
- Die 45°-Abgänge dienen einer strömungsgünstigeren Wasserführung.
- Der tatsächliche Druckverlust hängt von der gesamten Rohrinstallation ab.
- Die Bauteile müssen fachgerecht verklebt werden.
- Die Durchflusseinstellung muss entsprechend den Vorgaben des angeschlossenen Gerätes erfolgen.
- Vor Wartungsarbeiten muss der betreffende Leitungsabschnitt drucklos gemacht werden.
- Für die Demontage fest angeschlossener Geräte sind geeignete lösbare Verbindungen erforderlich.
