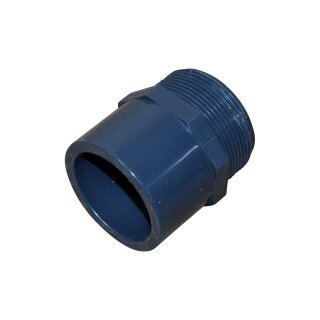

PVC-U Gewindenippel 50/63 mm x 2" Außengewinde – kombinierter Klebe-Gewindeanschluss
Der PVC-U Gewindenippel 50/63 mm x 2" Außengewinde ermöglicht den Übergang von einer PVC-Rohrleitung auf einen Gewindeanschluss. Seine besondere Eigenschaft ist der kombinierte Klebeanschluss, der zwei unterschiedliche Anschlussmöglichkeiten bietet.
Auf der Innenseite befindet sich eine 50 mm Klebemuffe zur Aufnahme eines PVC-Rohres mit 50 mm Außendurchmesser. Die Außenseite ist als 63 mm Klebestutzen ausgeführt und kann in eine passende 63 mm Klebemuffe eingeklebt werden.
Auf der gegenüberliegenden Seite besitzt das Fitting ein 2" Außengewinde mit einem Durchmesser von ca. 59,6 mm. Damit eignet sich der Gewindenippel für zahlreiche Anwendungen in der Pool-, Filter- und Wassertechnik.
Technische Eigenschaften
- Material: PVC-U (Hart-PVC)
- Ausführung: Gewindenippel mit kombiniertem Klebeanschluss
- Klebeanschluss innen: 50 mm Klebemuffe
- Klebeanschluss außen: 63 mm Klebestutzen
- Gewindeanschluss: 2" Außengewinde (AG)
- Gewinde-Außendurchmesser: ca. 59,6 mm
- Verbindungsart: PVC-U Klebeverbindung und Schraubverbindung
- Ohne Überwurfverschraubung
- Einsatzbereich: Pool-, Filter- und Wassertechnik
Zwei Klebemöglichkeiten – 50 mm innen oder 63 mm außen
Der kombinierte Klebeanschluss ermöglicht zwei unterschiedliche Montagevarianten:
-
50 mm Klebemuffe: Ein PVC-Rohr mit 50 mm Außendurchmesser wird direkt in den Gewindenippel eingeklebt.
-
63 mm Klebestutzen: Der Gewindenippel wird mit seiner Außenseite in eine passende 63 mm Klebemuffe eingeklebt.
Damit lässt sich das Fitting sowohl an eine 50 mm PVC-Rohrleitung als auch an ein geeignetes 63 mm Klebefitting anschließen.
Wichtig: Die beiden Klebemaße befinden sich am selben Anschlussende und stellen alternative Anschlussmöglichkeiten dar. Es handelt sich nicht um zwei unabhängig voneinander nutzbare Rohranschlüsse.
2" Außengewinde für Gewindeanschlüsse
Die Gewindeseite besitzt ein 2" Außengewinde mit einem Außendurchmesser von ca. 59,6 mm. Es dient zur Verbindung mit einem passenden 2" Innengewinde, beispielsweise an einer Armatur oder einem Anschlussstück.
Die Zollangabe bezeichnet die Gewinde-Nenngröße und nicht den tatsächlichen Außendurchmesser.
Die Abdichtung der Gewindeverbindung muss entsprechend der Gewindeausführung und der vorhandenen Dichtflächen erfolgen. Das geeignete Dichtverfahren richtet sich nach dem jeweiligen Gegenanschluss.
Einsatzmöglichkeiten
- Pool- und Schwimmbadverrohrungen
- Anschlüsse an Poolpumpen und Sandfilteranlagen
- Übergang von 50 mm PVC-Rohren auf 2" Gewindeanschlüsse
- Anschluss an PVC-Fittings mit 63 mm Klebemuffe
- Teichfilter und Wasseraufbereitung
- Bewässerungsanlagen und technische Wasserinstallationen
Montage und Verarbeitung
Je nach vorhandener Rohrinstallation wird entweder die innenliegende 50 mm Klebemuffe oder der außenliegende 63 mm Klebestutzen verwendet.
Vor der Verklebung sind die Klebeflächen zu reinigen und mit geeignetem PVC-Reiniger vorzubereiten. Anschließend wird die Verbindung mit einem für PVC-U geeigneten Rohrklebstoff hergestellt.
Das 2" Außengewinde wird mit einem passenden Innengewinde verschraubt. Die erforderliche Abdichtung muss auf die jeweilige Gewindeverbindung abgestimmt sein.
Bei Kunststoffgewinden ist darauf zu achten, dass keine übermäßigen Kräfte auf das Fitting wirken. Zu starkes Anziehen kann das Gewinde oder den Fittingkörper beschädigen.
Die Verarbeitungshinweise und Aushärtezeiten des Klebstoffherstellers sind vor der Inbetriebnahme einzuhalten.
Wichtige Hinweise
- Die 50 mm Klebemuffe ist für PVC-Rohre mit 50 mm Außendurchmesser vorgesehen.
- Der 63 mm Klebestutzen passt in eine geeignete 63 mm Klebemuffe.
- Das 2" Außengewinde benötigt ein passendes Innengewinde.
- Der Gewindenippel besitzt keine Überwurfmutter.
- Die Klebeverbindung ist dauerhaft und nicht zerstörungsfrei lösbar.
- Gewindenorm, Abdichtungsart und zulässiger Betriebsdruck sind vor der Verwendung zu prüfen.
